Actualizado en abril 26, 2024

Creación de superficies

Lectura estimada: 4 minutos 1209 puntos de vista

Introducción

Los archivos de superficie en MiningMath son un conjunto de puntos (Figura 1), cual están alineados con los centroides de los bloques en los ejes X e Y (Figura 2). La forma más fácil de evitar cualquier mensaje de error es mediante el uso de una superficie topográfica creada por MiningMath sobre el Validación de datos, por ejemplo, y entonces manipulando solo las coordenadas Z.

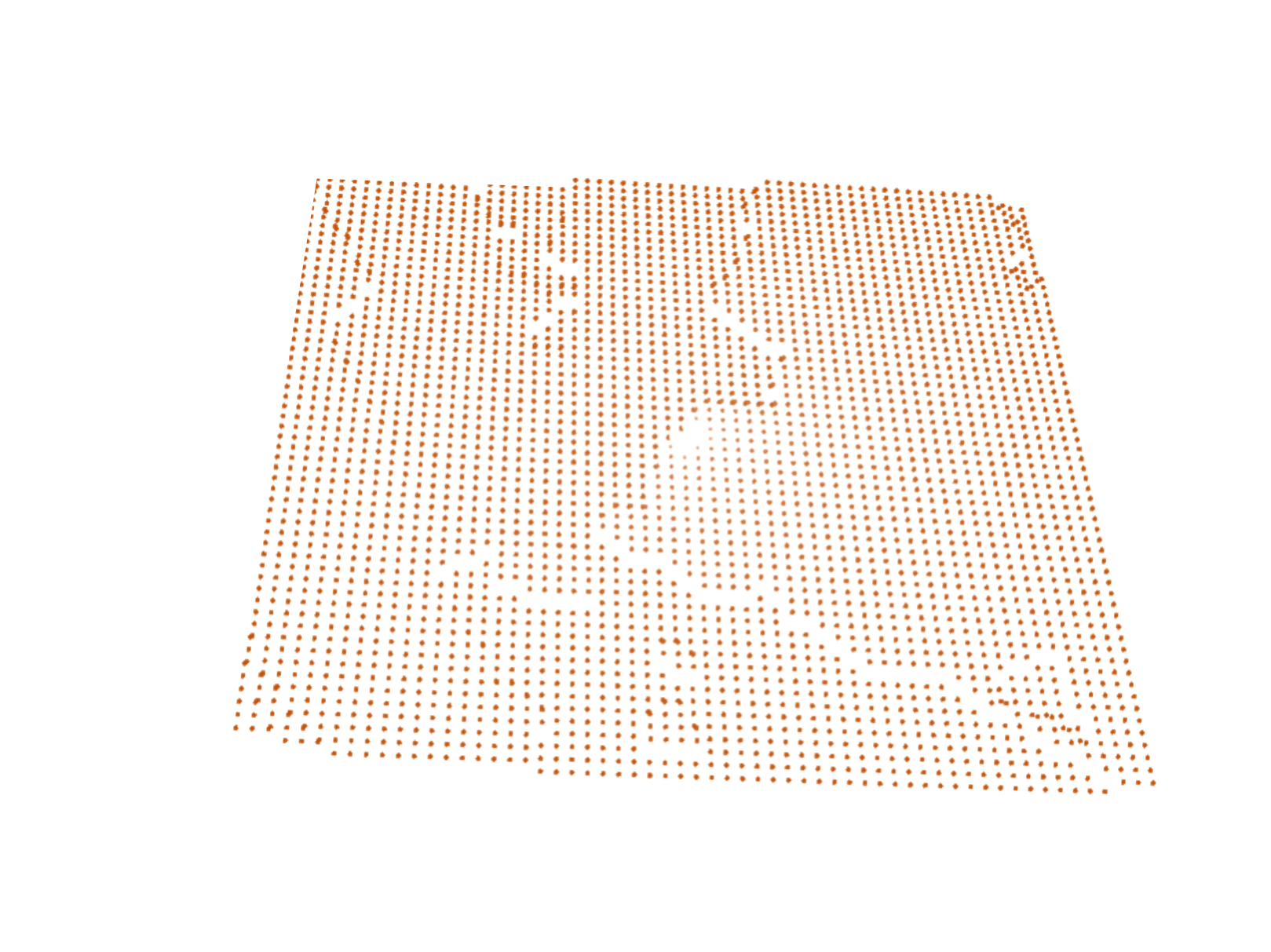

Figura 1: Archivo de conjunto de puntos generado por MiningMath que corresponde a la superficie topográfica.
Figura 1: Archivo de conjunto de puntos generado por MiningMath que corresponde a la superficie topográfica.
Figura 2: Los puntos alineados con los centroides del bloque en los ejes X e Y.
Figura 2: Los puntos alineados con los centroides del bloque en los ejes X e Y.

Normalmente, la las superficies diseñadas en los CAD de minería tradicionales se basan en contornos/líneas dibujadas y triangularizaciones de puntos (Cifras 3 y 4). Por lo tanto, son figuras continuas que no se pueden reconocer en MiningMath.

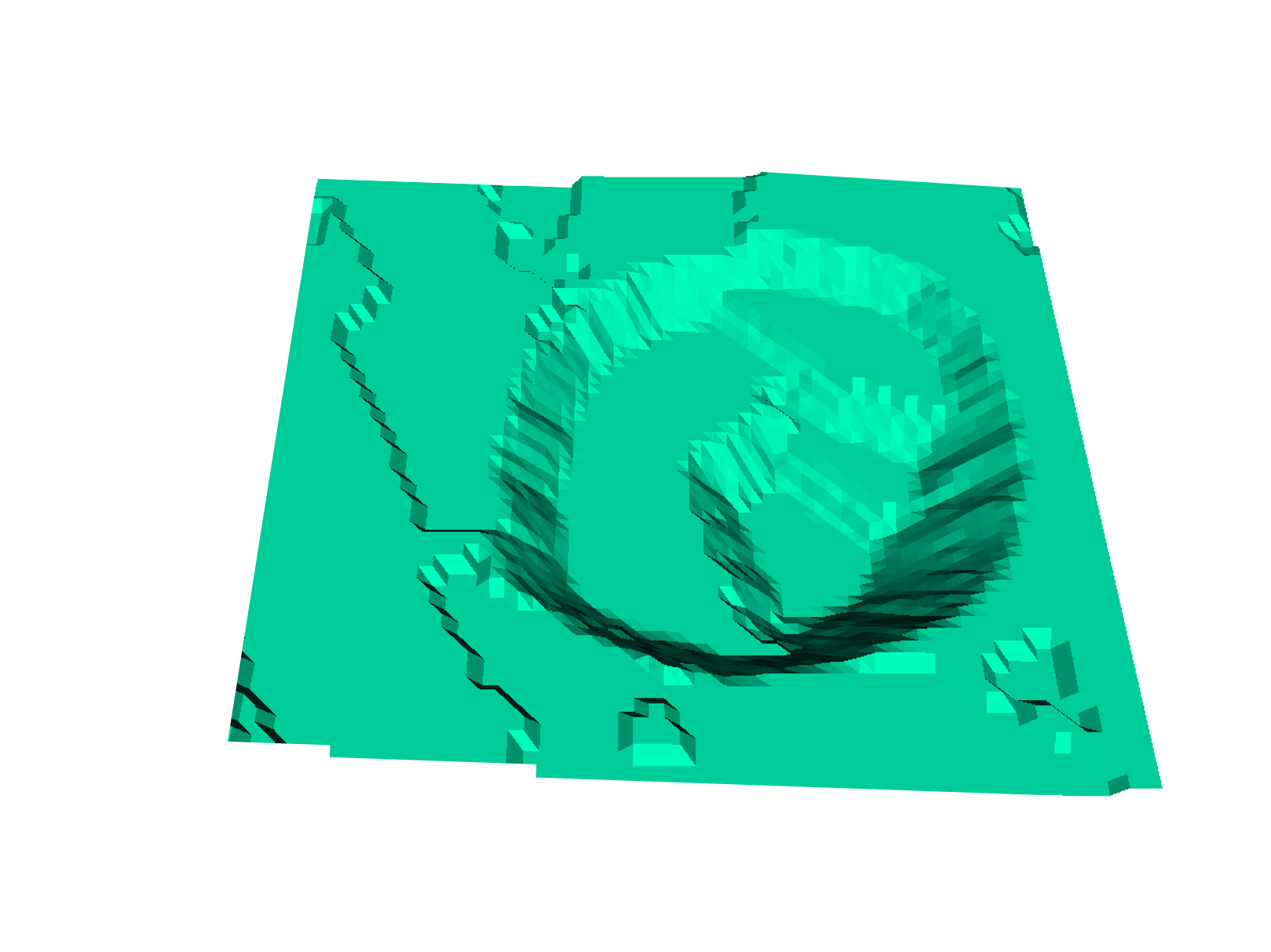

Figura 3: Archivo de superficie de diseño común generado por un paquete de minería.
Figura 3: Archivo de superficie de diseño común generado por un paquete de minería.

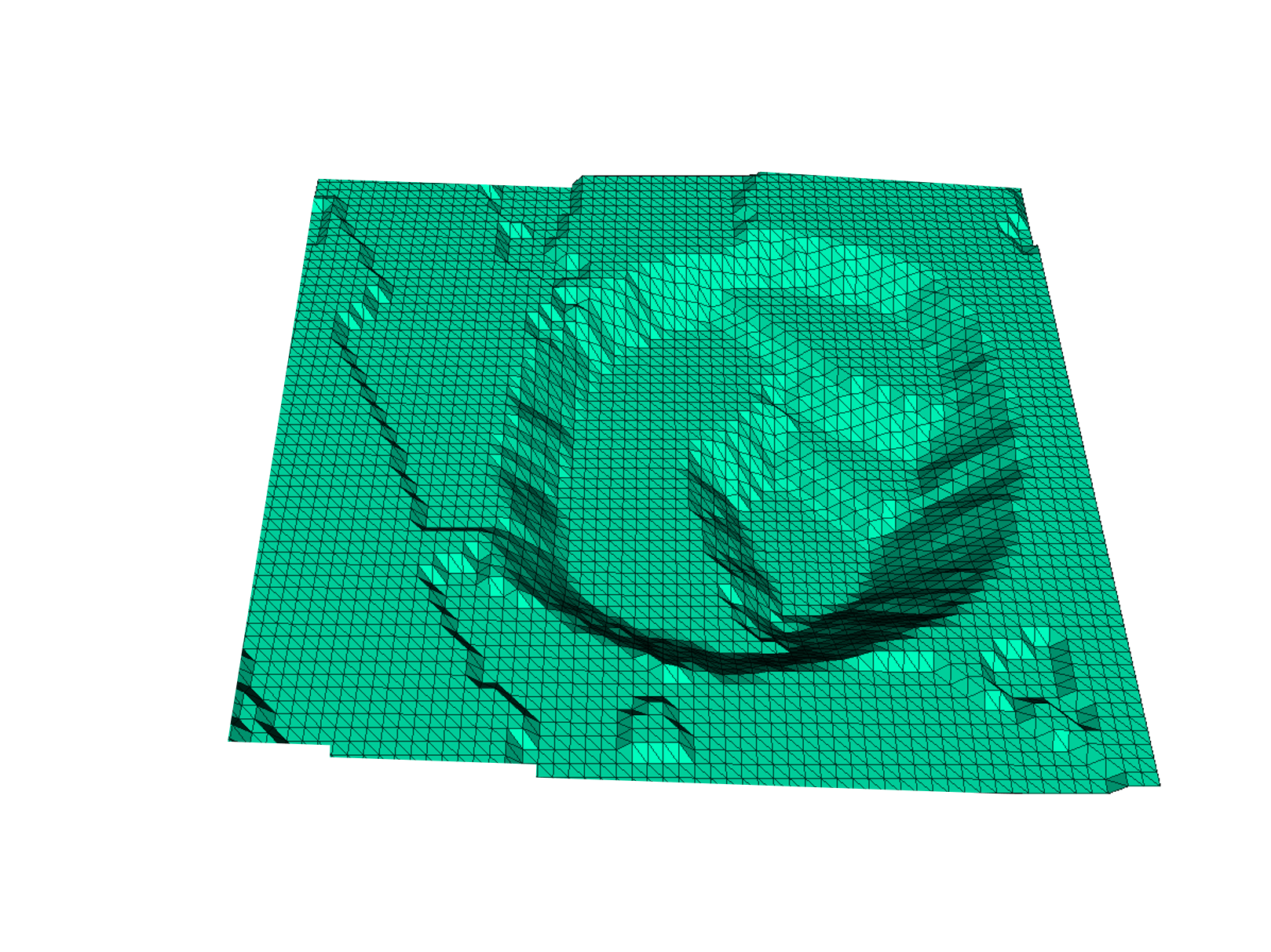

Figura 4: Triangulación de puntos realizada para generar superficies en el CAD de Mining Packages.
Figura 4: Triangulación de puntos realizada para generar superficies en el CAD de Mining Packages.

Creación de superficies

Aquí, es el paso a paso para crear superficies en MiningMath:

  • Importar el TopografíaSuperficie.csv (Figura 5), que es una grilla de puntos, en el CAD de tu Paquete Minero. El archivo CSV mencionado puede ser obtenido por escenario de validacións o cualquier otra ejecución en MiningMath.

  • METROmanipular solo las coordenadas Z y proyectarlos de una manera que se ajuste a sus necesidades. Existen 3 opciones principales en este paso:

    • Usar una polilínea (Figura 6) para dibujar la región, seleccione los puntos dentro del polígono dibujado, y encuentre la opción en su paquete de minería que le permite colócalos a la altura que quieras.
    • tuvea su superficie diseñada triangularizada (Figura 7) colocándolo en su visor CAD a lo largo de la TopografíaSuperficie.csv generado por MiningMath. Seleccione el conjunto de puntos importado en tu CAD y encuentre la opción en su paquete de minería que le permite proyecte todos los puntos a la misma elevación de su superficie diseñada (Figura 8).
    • Usando solo Excel o cualquier programa de hoja de cálculo. Abre el TopografíaSuperficie.csv, filtrar las regiones en X e Y que desea cambiar la elevación y manipularlos.

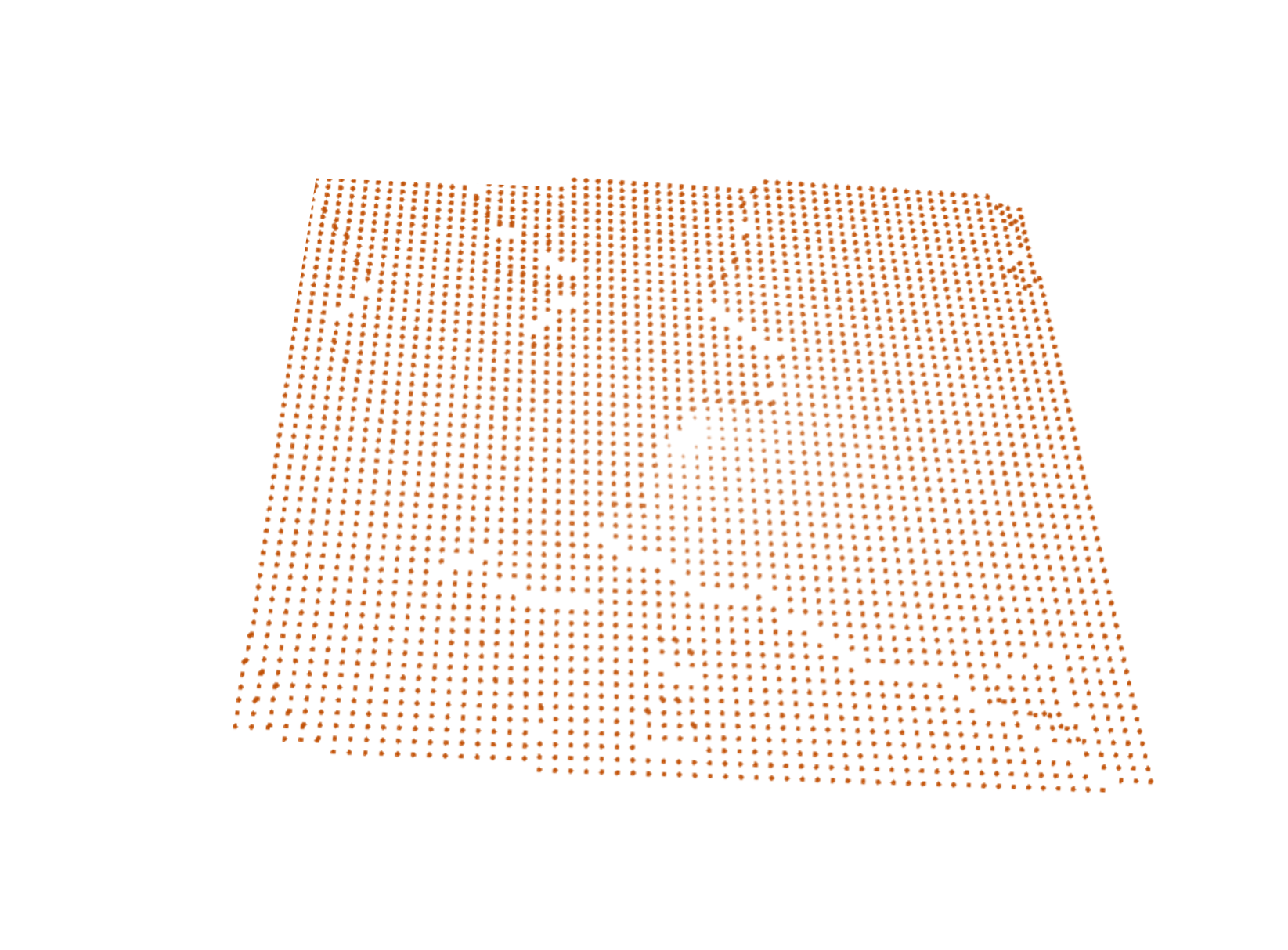

Figura 5: Importe la superficie de topografía generada por MiningMath en su paquete de minería.
Figura 5: Importe la superficie de topografía generada por MiningMath en su paquete de minería.

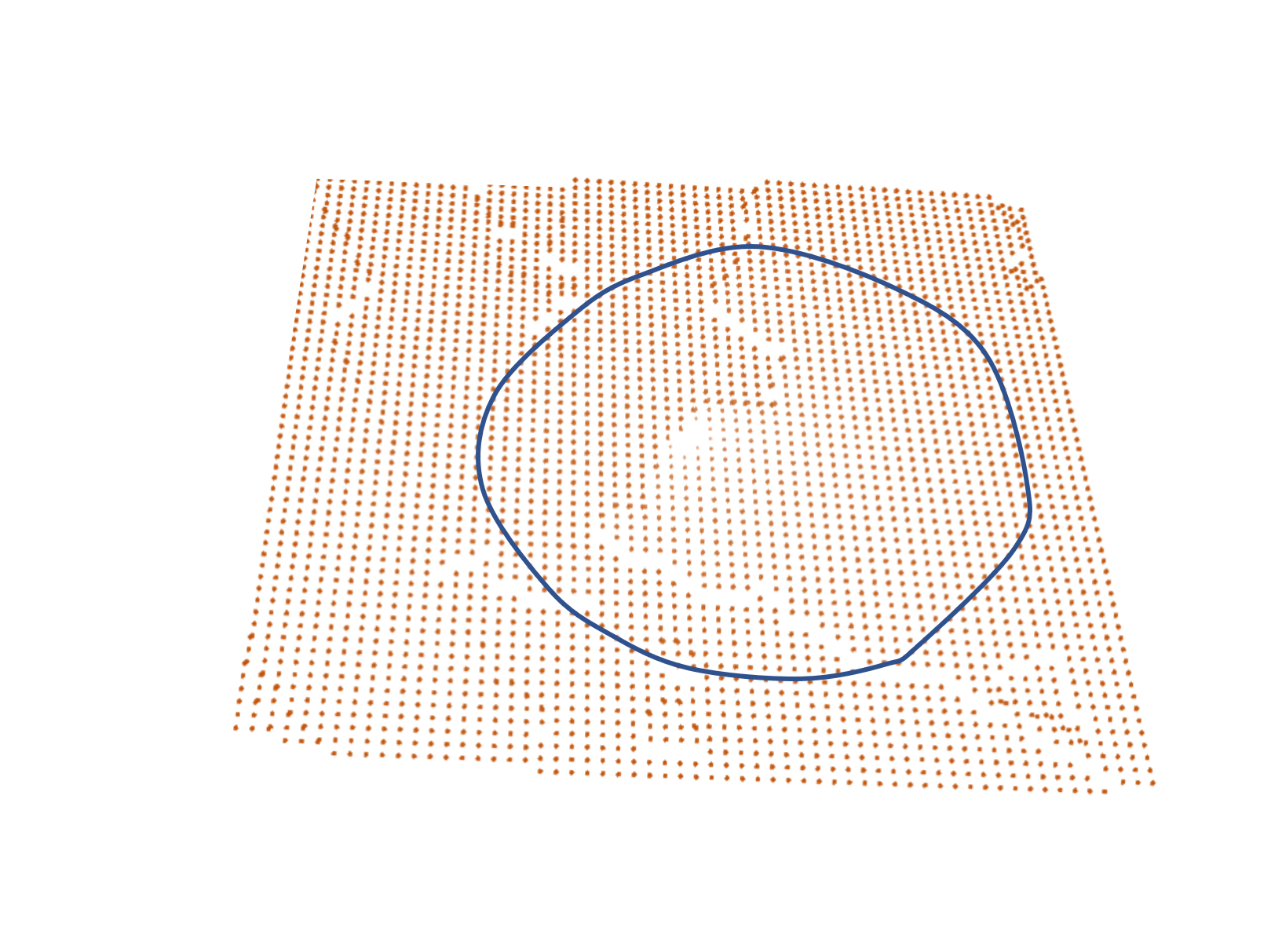

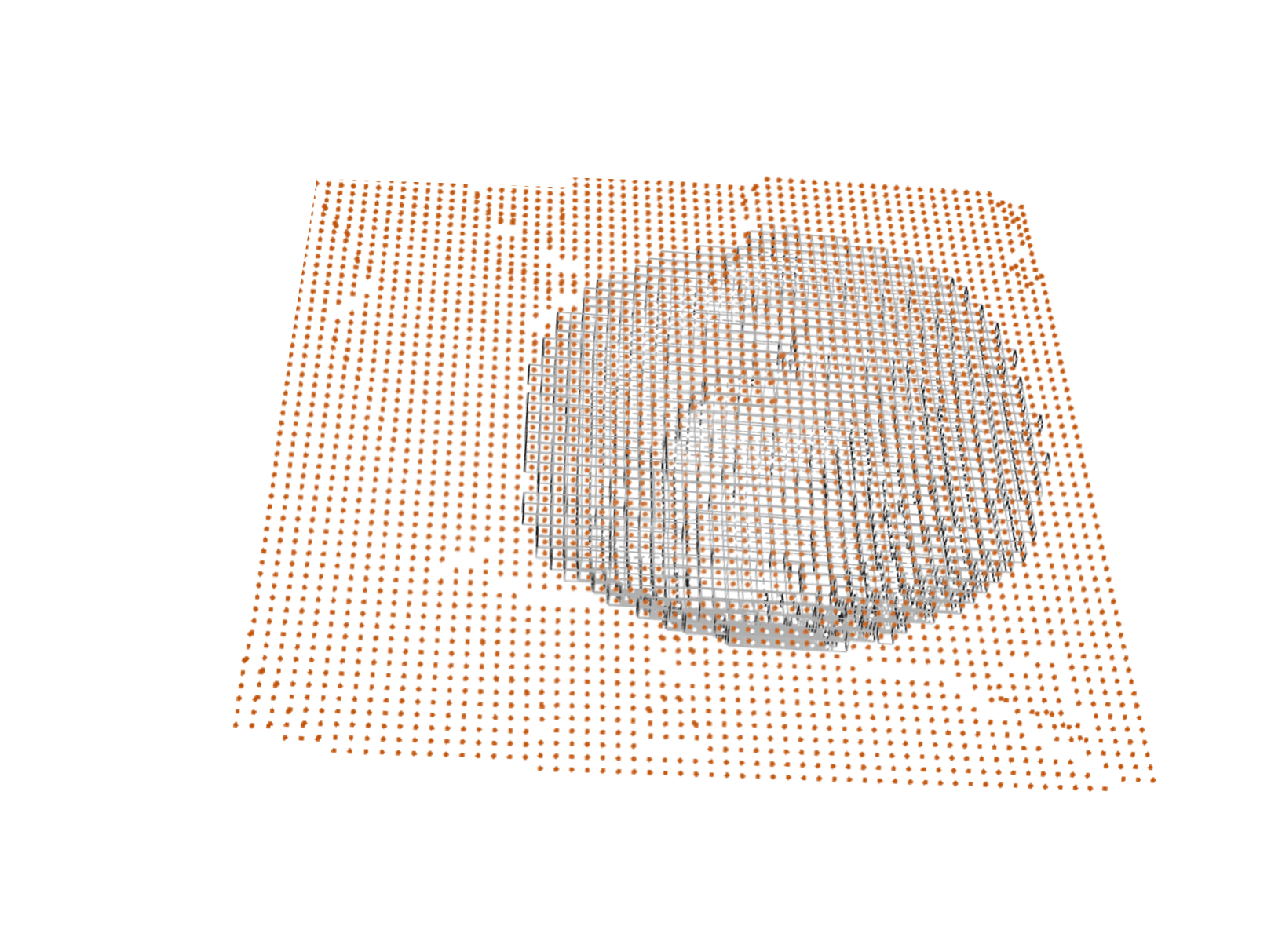

Figura 6: Dibuje una polilínea y proyecte la elevación dentro de ella a la elevación que desee.
Figura 6: Dibuje una polilínea y proyecte la elevación dentro de ella a la elevación que desee.

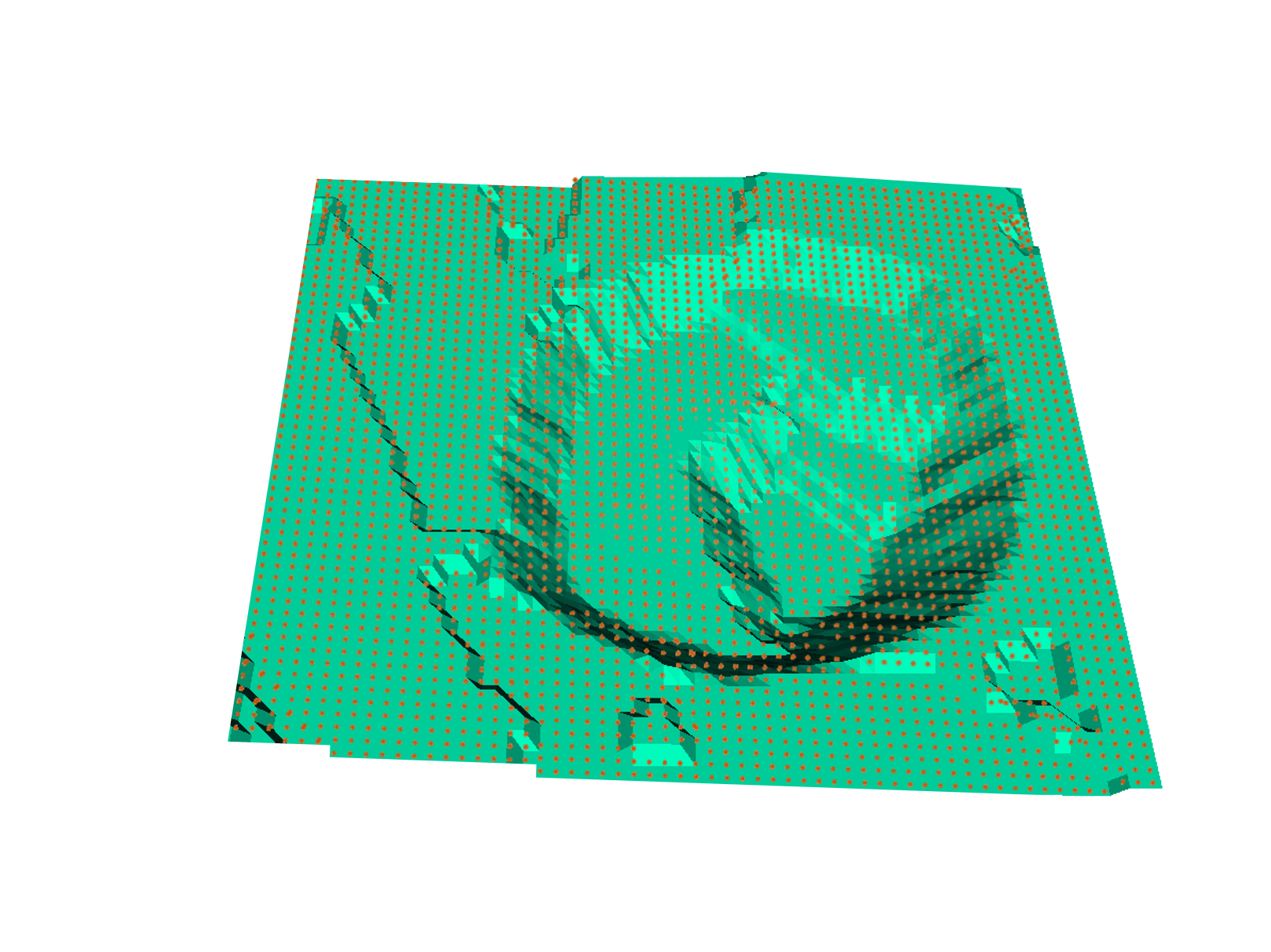

Figura 7: Coloque su superficie diseñada junto con la superficie de topografía generada por MiningMath en su paquete de minería.
Figura 7: Coloque su superficie diseñada junto con la superficie de topografía generada por MiningMath en su paquete de minería.
Figura 8: Coloque todos los puntos a la misma elevación de su superficie diseñada.
Figura 8: Coloque todos los puntos a la misma elevación de su superficie diseñada.

Exportar el conjunto de puntos modificado (Figura 9) como un CSV usando un nombre diferente. Abra el archivo en excel o el bloc de notas. para asegúrese de que el encabezado sea correcto (Figura 10) antes de importar en MiningMath ya que es bastante común que estos exportados vengan con información sin sentido que puede interferir con la importación.

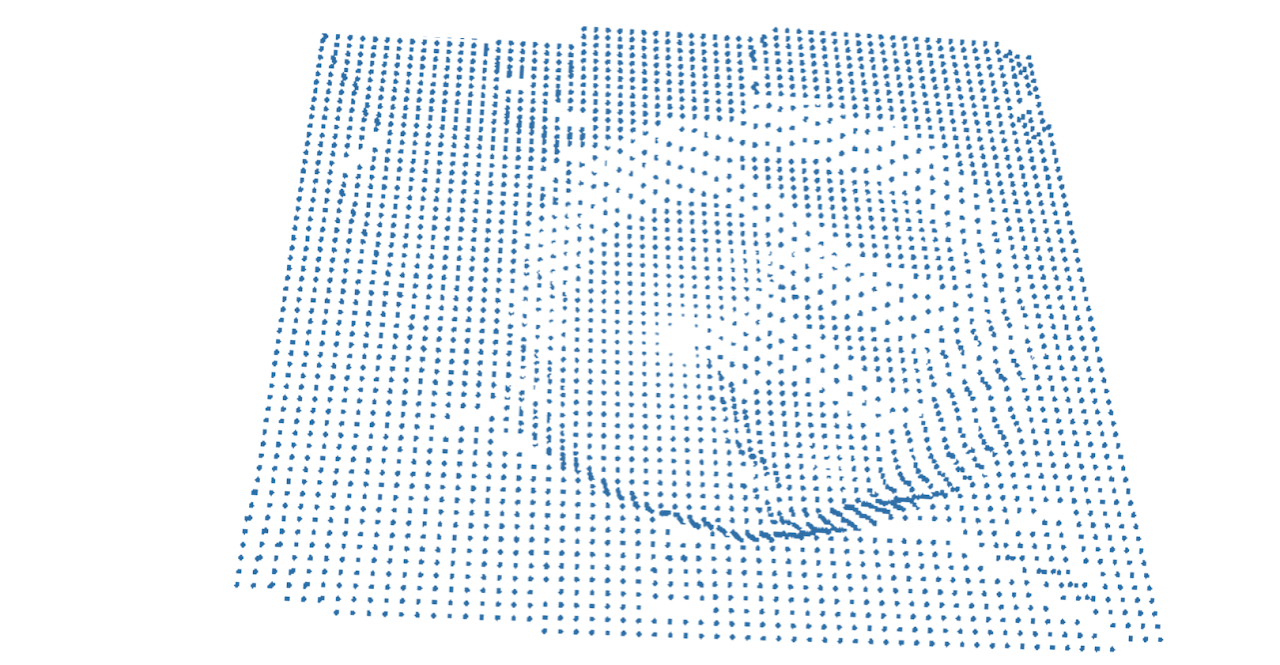

Figura 9: Archivo de superficie que podría importarse en MiningMath.
Figura 10: Encabezado y datos divulgados en un archivo de superficie estándar de MiningMath.

Principales diferencias

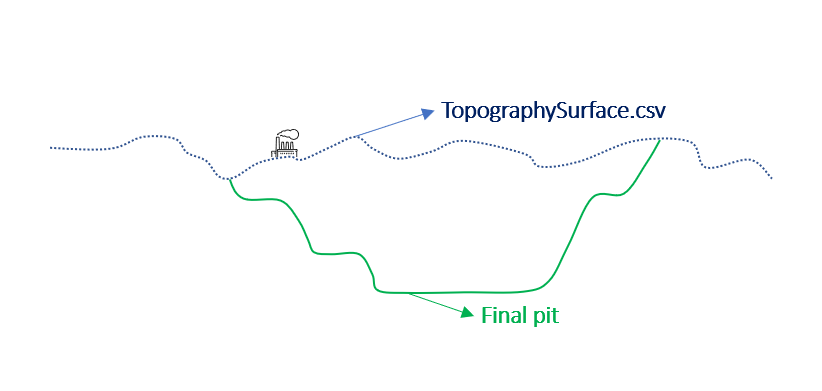

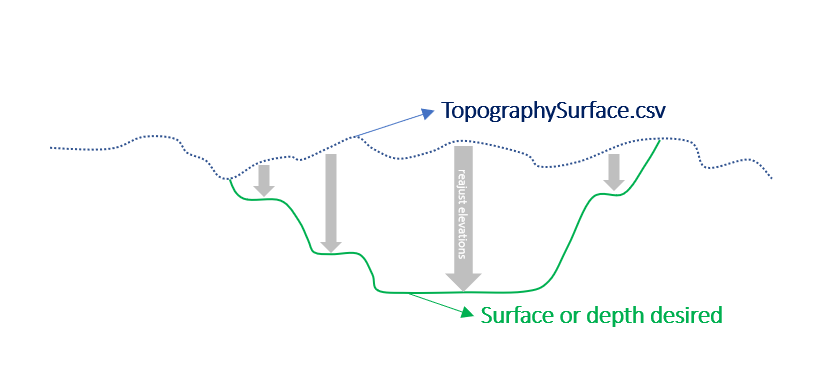

Figura 11: Conjunto de puntos de topografía y una superficie diseñada.
Figura 11: Conjunto de puntos de topografía y una superficie diseñada.

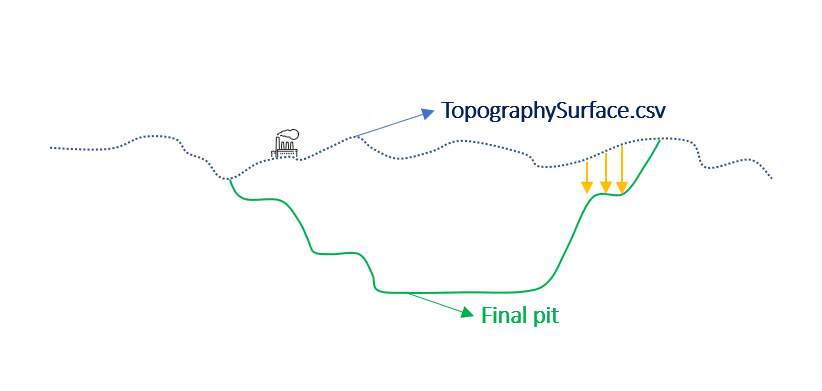

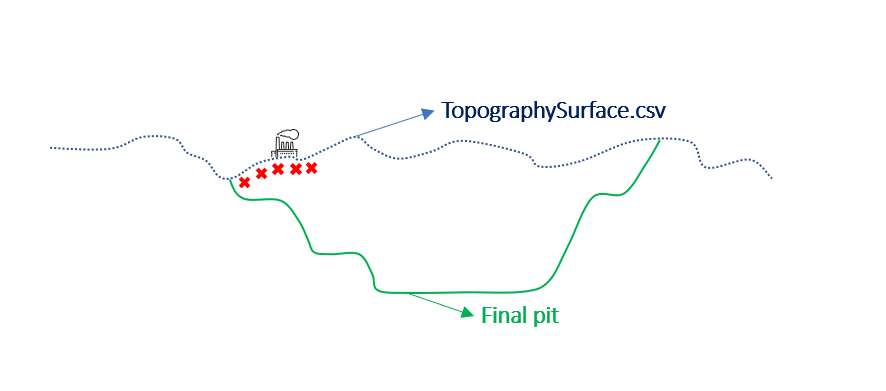

Figura 12: Se restringirá el área de la planta de procesamiento.
Figura 12: Se restringirá el área de la planta de procesamiento.

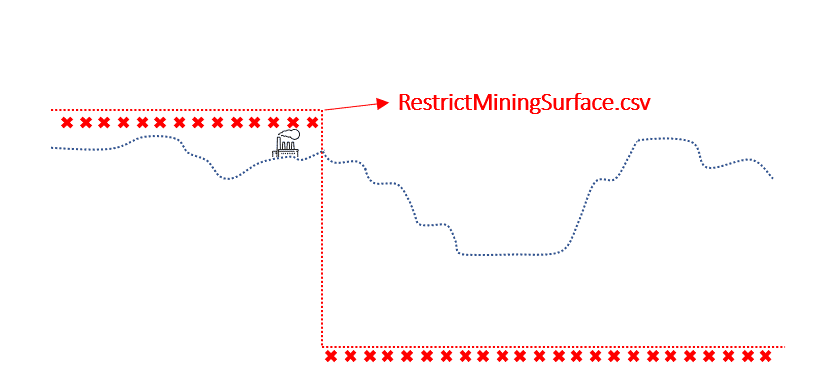

Figura 13: Superficie que restringe el área de la planta de procesamiento.
Figura 13: Superficie que restringe el área de la planta de procesamiento.

Restringir Minería

  • Seleccione los puntos en el área que deben ser restringidos, colocarlos en el elevación más alta de la topografía, y coloque el resto de ellos en la parte inferior.

  • Utilizar como un restringido superficie minera.

Cifras 11 mediante 13 ilustrar el proceso.

Nota: Las coordenadas X e Y deben permanecer iguales.

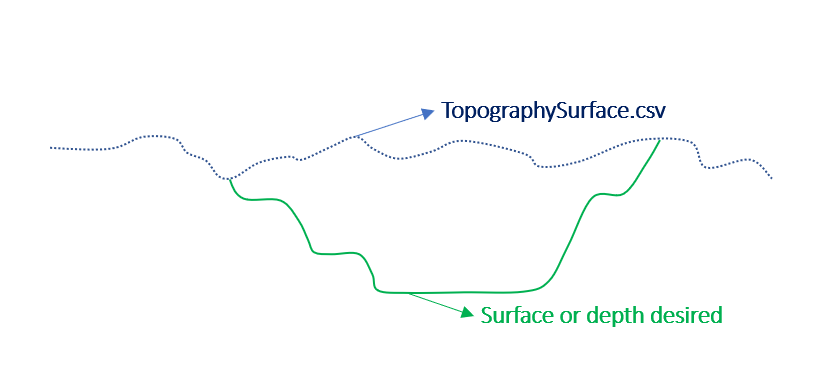

Figura 14: Conjunto de puntos de topografía y una superficie diseñada.
Figura 14: Conjunto de puntos de topografía y una superficie diseñada.
Figura 15: Foso deseado a alcanzar.
Figura 15: Foso deseado a alcanzar.

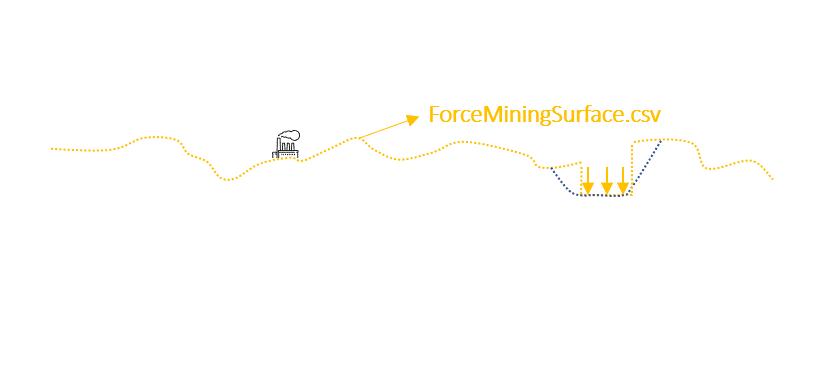

Figura 16: Superficie que puede forzar la forma deseada en cualquier momento.
Figura 16: Superficie que puede forzar la forma deseada en cualquier momento.

Minería de fuerza

  • Elija los puntos dentro del área tú quieres fuerza mía, colócalos a la altura que desees, y dejar el resto de ellos en la topografía.

  • Utilizar como un fuerza superficie minera.

Cifras 14 mediante 16 ilustrar el proceso.

Nota: Las coordenadas X e Y deben permanecer iguales.

Figura 17: Conjunto de puntos de topografía y una superficie diseñada.
Figura 17: Conjunto de puntos de topografía y una superficie diseñada.
Figura 18: Exactamente el diseño del foso que debe lograrse.
Figura 18: Exactamente el diseño del foso que debe lograrse.

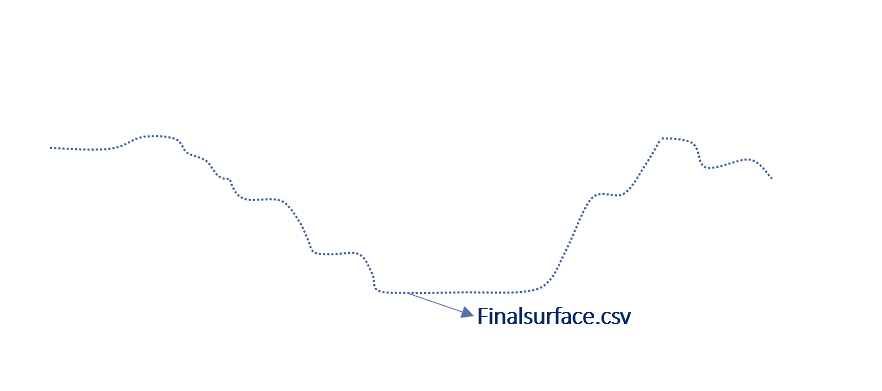

Figura 19: Superficie de Force+Restrict Mining para lograr una forma predefinida.
Figura 19: Superficie de Force+Restrict Mining para lograr una forma predefinida.

Llegar a una superficie exacta

  • Defina sus polígonos o use superficies diseñadas, siguiendo la metodología presentada en 2. Creación de superficies paso a paso.

  • Utilizar como un forzar y restringir la superficie minera.

Cifras 17 mediante 19 ilustrar el proceso.

Nota: Las coordenadas X e Y deben permanecer iguales.
