Destinos
Reflejos
La asignación eficiente de destinos afecta directamente la rentabilidad de la mina al optimizar dónde y cuándo se envían los bloques.. La pestaña Destinos de MiningMath integra decisiones de destino en un único paso de optimización, reduciendo la repetición del trabajo manual y permitiendo una rápida iteración de escenarios.
- MiningMath combina de forma única la programación de bloques y la asignación de destino simultáneamente, Maximizar el valor sin procesos separados.
- Los destinos predefinidos permiten flexibilidad, Tareas guiadas por el usuario para comparaciones de escenarios específicos, Aunque esto limita la optimización completa.
- El enfoque integrado apoya la rápida, pruebas fiables de alternativas operativas, mejorar la eficiencia en la toma de decisiones.

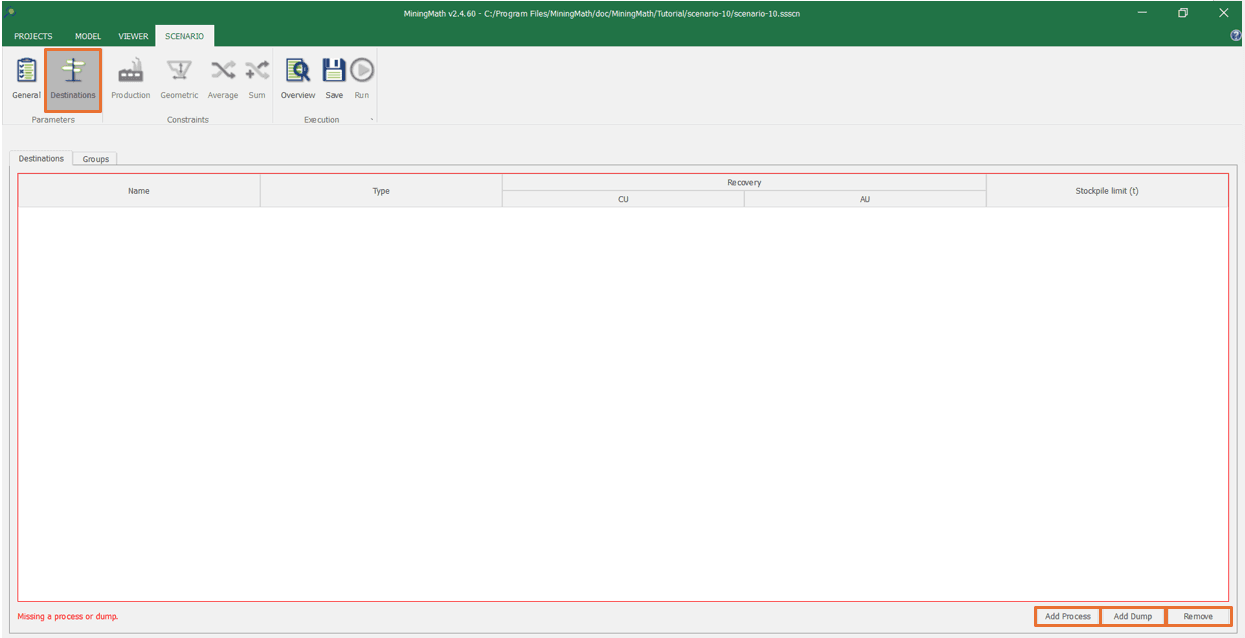

Definir destinos es el siguiente paso esencial después de completar los Parámetros Generales. En el Destinos subpestaña, Puede agregar o eliminar fácilmente procesos y volcados utilizando los botones en la parte inferior derecha.
MiningMath requiere al menos un destino para el procesamiento y uno para el volcado. Cada proceso debe tener un campo de recuperación, y también puedes definir límites de existencias para cada destino.

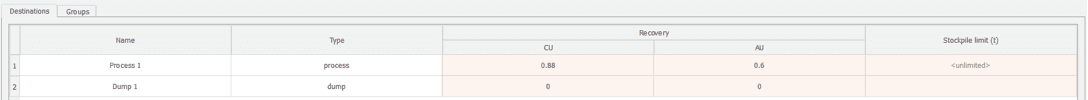

A continuación se describen las recuperaciones y los límites de existencias.:
Recuperación: Para cada flujo de procesamiento, Necesitas especificar un valor de recuperación (que van desde 0 para 1) para cualquier elemento o mineral cuya columna haya sido importado como un grado.
Este valor en la interfaz está destinado únicamente para generar informes., como ya se ha tenido en cuenta en el cálculos económicos.
Límites de existencias: Si se activa en el Subpestaña General, Puede establecer un límite de tonelaje para las existencias aquí. MiningMath trata este tonelaje especificado como un límite superior acumulativo, Aplicándolo durante toda la vida de la mina..
En este ejemplo, No se ha definido un límite, lo que significa que hay una capacidad ilimitada para el almacenamiento (Lea más sobre las reservas).

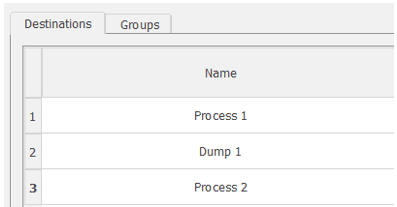

Finalmente, El destino de cada bloque se informará asignándoles los números 1 a N (Vea los números al lado del Nombre columna), que depende de la orden de adición.
Agrupación de destinos

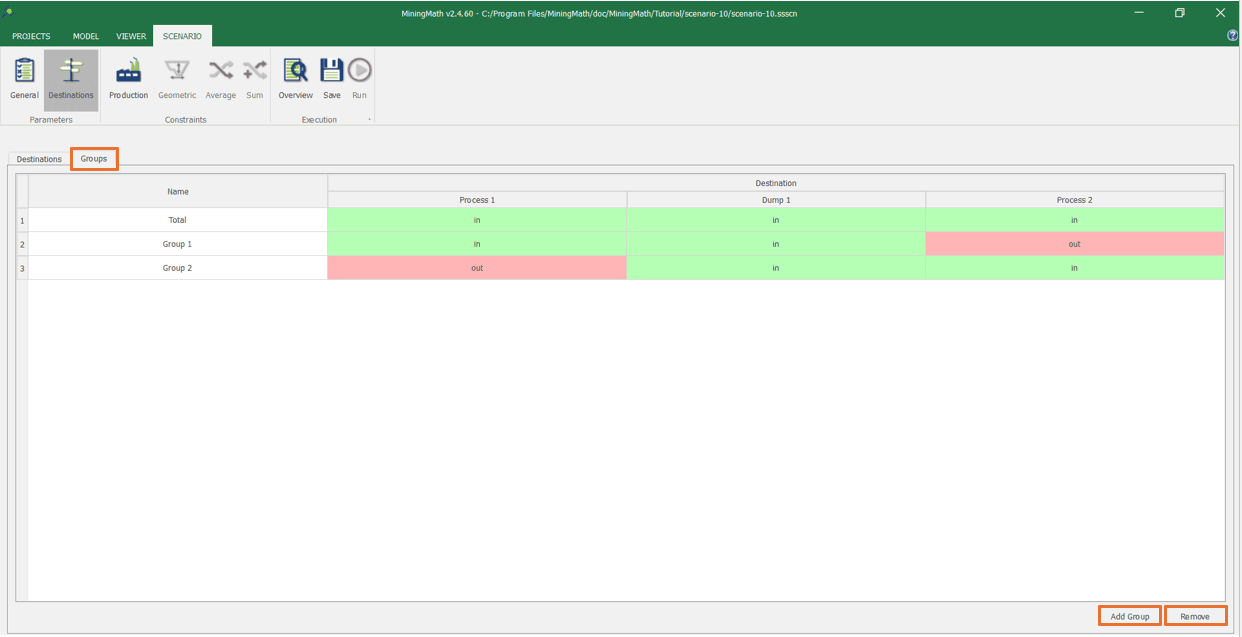

Al trabajar con más de dos destinos, Puedes agrupar determinados destinos en diferentes categorías. Esto es especialmente útil si necesita limitar la capacidad de producción en destinos agrupados.. Para definir grupos, simplemente cambia a la Grupos pestaña.
Puede agregar o eliminar grupos utilizando los botones de la derecha. Para incluir o excluir destinos de cada grupo, simplemente haga clic en las celdas rojas o verdes.
